Korkealaatuinen koneen tuotantoprosessi

Asiakkaiden tyytyväisyys koneeseen riippuu käyttömukavuudesta ja laitteen yleisestä suorituskyvystä.

Pääelementitpuuntyöstökoneiden cnc-reititindesign

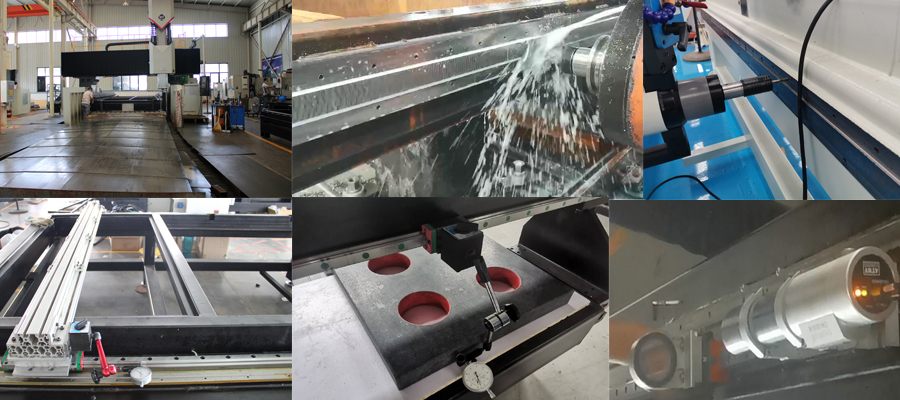

1. Koneen runko.

Koneen rungon hitsauksen jälkeen rungon jännitys voidaan vapauttaa ja rungon muutosta voidaan vähentää.Sitten suuren, erittäin tarkan portaalijyrsintäkoneen ohjauspinnan ja telinepinnan jyrsinnän ja ohjaustelineen porauksen ja kierteityksen kautta, jotta varmistetaan suurin mekaaninen asennustarkkuus.

2. Muovien ruiskutus

Ensimmäinen runkolinja hiekkapuhalluskäsittelyn jälkeen voi poistaa syvästi ruosteen rungon pinnalta ja näkyvämmillä juotosliitoksilla ja sitten ruiskuttamalla muovimuovijauhetta korkeajännitteisen sähköstaattisen laitteen latauksen kautta sähkökentän vaikutuksesta, pinnoite ruiskutetaan työkappaleen pintaan, jauhe adsorboituu tasaisesti työkappaleen pintaan, jolloin muodostuu jauhemainen pinnoite;Jauhemainen pinnoite tasoitetaan ja jähmettyy korkeassa lämpötilassa paistamisen jälkeen, ja muovihiukkaset sulavat tiiviiksi lopulliseksi suojapinnoitteeksi, joka on kiinnitetty tiukasti työkappaleen pintaan. Valmis pinnoite kestää erittäin hyvin halkeilua, naarmuja ja muita mekaanisia vaurioita tehokkaasti. suojaa metalliosia ruosteelta ja säilyttää siistin ulkonäön pitkään myös koneen aktiivisessa käytössä.

3. Gantry tukee.

Portaalin tukien rakentamisessa lineaarilaakerien asennuspaikka on mahdollisimman merkitty.Tukien ylätasot on laajennettu, varustettu vahvistimilla ja asennuksen jälkeen voimakkaisiin pulttiliitoksiin muodostavat yhden kokonaisuuden portaalilla.Linjalaakerien lisääntynyt tukijalusta yhdistettynä jäykkään tukien ja portaalin liittämiseen takaa tarkan ja nopean toiminnanATC CNC -reititinkone.

4. Lineaarinen ohjain ja teline

Laadukkaat lineaariohjaimet ovat yksi koneen tärkeimmistä suunnitteluelementeistä, jotka vastaavat käsittelyn tarkkuudesta ja nopeudesta.

Ensinnäkin ohjauskiskon vaakatasossa oleva suoruus havaitaan laserinterferometrillä, ja sitten kahden ohjauskiskon yhdensuuntaisuus mitataan mukautetulla L-muotoisella mittaustyökalulla (mukaan lukien kellomittari), jotta varmistetaan käsittelyn tarkkuus ja nopeus käytön aikana. kone.

5. Ohjauskaapin asettelu

Koneohjauksen elektroninen osa koostuu pienjännite- ja teholaitteista, suurtaajuisista häirintälähteistä ja voimalinjoista.Kaikkien laitteiden oikea sijainti ohjauskaapin sisällä varmistaa laitteiden vakauden, eliminoi tulvimisen ja melun mahdollisuuden.

Kytkentäkaappeja asennettaessa pyrimme mahdollisimman paljon poistamaan teho- ja pienjänniteelementit toisistaan.Näin ollen karaa ohjaava taajuusmuuttaja sijaitsee muusta elektroniikkalaitteesta erillisessä osastossa.Korkea- ja pienjännitejohtimet levitetään eri renkaiden päälle, ja suurtaajuiset tai loogiset signaalit välitetään suojattujen johtojen kautta.

6.Sähköjohdot

Käytämme joustavia lankoja, jotka eivät vaurioidu taivuttamalla niitä useita kertoja.Laitteen kokoonpanossa tulee kiinnittää erityistä huomiota jokaisen sähkökomponentin johdotusliittimiin.Näitä johtoliittimiä koneessa on noin tuhat, ja jokaisen komponentin on oltava luotettava.Varmista koneen turvallinen käyttö.

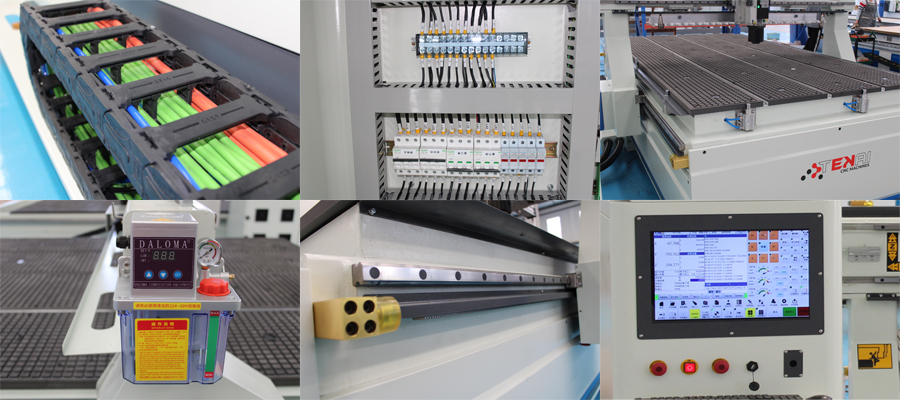

7. Kaapeliketjut

Theautomaattinen 3d puunveisto cnc-reititinon varustettu korkealuokkaisilla kaapeliketjuilla, jotka on valmistettu korkealaatuisesta muovista, joka ei kuivu eikä haurastu pitkän käytön jälkeen.Jokaiselle ketjun elementille on ominaista korkea lujuus ja se varmistaa koneen liikkuvien kaapeliliitosten oikean toiminnan.Kaapeliketjujen laajennettu osa mahdollistaa sähköjohtimien sijoittamisen niihin vapaasti, jotta estetään hallien häviäminen ja muodostuminen.

8. Pöytämateriaali

Pöydän työpinnan tekemiseksi tuotannossa otetaan käyttöön viniplast – primääriraaka-aineista valmistettu materiaali.Sen etuja ovat hyvä kemiallinen stabiilisuus, korroosionkestävyys, kovuus, lujuus, korkea lujuus, UV-suoja (ikääntymisenkestävyys), palonestoaine (itsesammuva), luotettava eristyskyky, sileä pinta, ei veden imeytymistä, ei muodonmuutoksia, käytetyt fressit kohdistamiseen Koneen työpinta pysyy aina terävänä.Fraserointi tapahtuu laadullisesti, ilman liiallista painetta ja vastaavasti ilman, että pöydän materiaali taivutetaan myllyn kennojen välissä käsittelyn aikana.Kun pöydän pinta on kohdistettu, se pysyy "horisontissa" eikä kompensoi työkalun työnnöstä työstön aikana saatua taipumaa.

9. Laakerin rasvajärjestelmä

Putkijärjestelmä tarjoaa voiteluaineen kaikille lineaarilaakereille ja SVP-muttereille akselin akselilla.Koneen päivittäisen huollon suorittamiseksi riittää, kun painat säiliössä olevaa pumpun vipua öljyllä.Huollon helppous edistää laitteiden säännöllistä huoltoa ja siten sen kestävyyttä.

10. CNC-järjestelmä

Täydennämme omammepuuoven valmistus cnc-reitittimen leikkauskolmella järjestelmällä laitteen käyttötarkoituksesta riippuen:

Taiwanin LNC-järjestelmä on yksinkertainen, luotettava ja toimiva järjestelmä, joka on helposti konfiguroitavissa uuden laitteiston kehittämiseen ja suunniteltu korvaamaan tällä hetkellä yleiset etäjärjestelmät parantamaan käyttäjän suorituskykyä ja laitteiston suorituskykyä.Käytä pääasiassa huippuluokan koneita, kuten: työkalunvaihtokoneet ja lastaus- ja purkutyöstökeskukset jne.

Mach3 CNC-ohjausohjelmisto on avoin CNC-järjestelmä, jossa on yksinkertainen käyttö, kätevä huolto, avoimuus, vakaa suorituskyky ja edullinen uusi CNC-järjestelmä.Edullisen luonteensa vuoksi tavallinencnc-reititin 3 akselikäytetään pääasiassa.

Kahvan ohjausjärjestelmää voidaan käyttää täysin offline-tilassa.Kun kahva on lukenut tiedoston U-levyltä, se toimii täysin offline-tilassa, mikä on yksinkertaista ja kätevää käyttää.Sopii pääasiassa tietokoneille ja koneille, jotka eivät ole samassa tilassa

PÄÄTELMÄ

3D-puunveisto cnc-reititinon kokoelma monia järjestelmiä, jotka vastaavat sen toiminnan oikeellisuudesta.Koska koneessa ei ole ylimääräisiä osia, jopa yhden niistä lyhytaikainen vika tai virhe minkä tahansa järjestelmän toiminnassa voi johtaa sen täydelliseen sammumiseen.Jos ostat koneen, jossa on suunnitteluvirheitä, joudut tulevaisuudessa käyttämään paljon aikaa ja rahaa kääntymään loputtomasti toimittajan huoltopalveluun kerta toisensa jälkeen ilmenevien puutteiden poistamiseksi.

Lyhyesti sanottuna vain korkealaatuiset koneet voivat tuoda asiakastyytyväisyyttä ja mukavuutta.
