Ako si vybrať päťosové obrábacie centrum

Päťosové prepojenie znamená, že okrem riadenia X, Y, Z troch súradnicových osí súčasne, ale aj riadenie okolo týchto lineárnych osí rotácie súradnicových osí A, C, tvoriace A súčasné riadenie päťosového prepojenia, potom frézu je možné nastaviť v ľubovoľnom smere priestoru.Napríklad, súčasne ovládajte otáčanie nástroja okolo osi X a osi Y tak, aby nástroj vo svojom reznom bode vždy udržiaval vertikálny smer s opracovaným obrysovým povrchom, aby sa zabezpečila hladkosť opracovaného povrchu, zlepšilo sa jeho spracovanie presnosť a účinnosť spracovania, znižujú drsnosť povrchu obrobku.

Päťosové CNC obrábacie centrum sa vo všeobecnosti skladá z dvoch častí lôžka a riadiaceho systému, vretena, pracovného stola, rámu, podávacieho mechanizmu a ďalších komponentov tela lôžka, veľkosti pracovného stola, rozsahu každého zdvihu hriadeľa a obrábacieho stroja výkon motora atď. tvoria kľúčové charakteristiky špecifikácií obrábacích strojov a stávajú sa jedným z dôležitých základov výberu.

Hlavné výhody piatich osí sú:

1) Vysoký stupeň automatizácie, upínanie, to znamená, že môže dokončiť väčšinu alebo celé spracovanie obrobku, zabezpečiť presnosť spracovania obrobku, zlepšiť efektivitu spracovania;

2) Kvalita spracovaných dielov je stabilná;

3) Silná prispôsobivosť spracovaným dielom, vysoká flexibilita, dobrá flexibilita.

Jeho hlavnou výhodou je skrátka krátka pomocná pracovná doba spracovania celého zložitého obrobku, čo výrazne skracuje čas pridávania dielov a šetrí veľa času a nákladov na výskum a vývoj nových produktov.

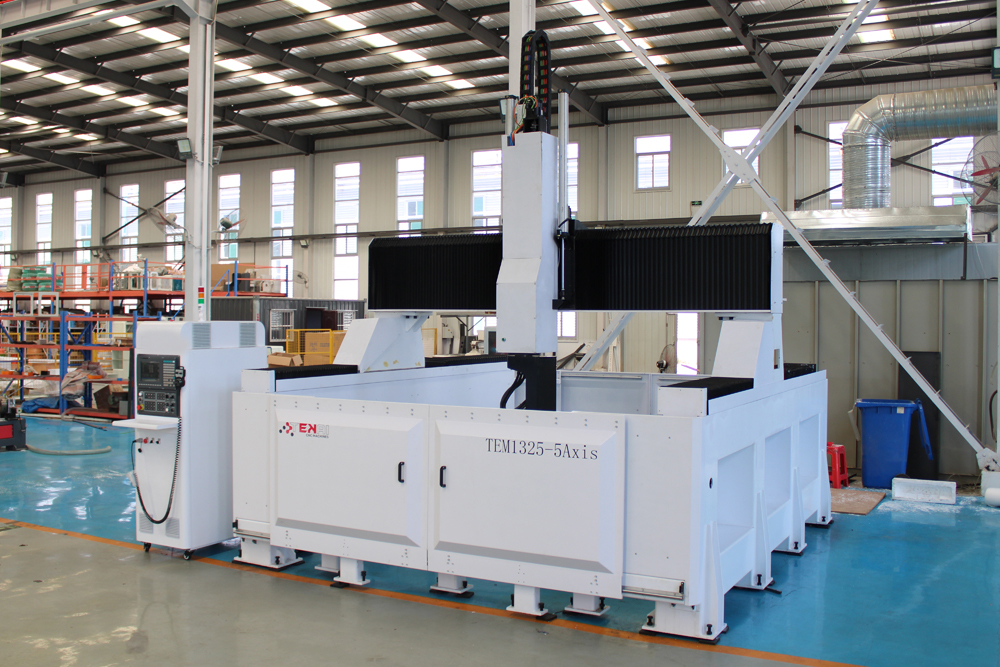

Päťosové obrábacie centrum podľa odlišnej štruktúry je rozdelené na portálové päťosové obrábacie centrum a pevné stĺpové lôžko s pevným nosníkom pohybujúce sa päťosové obrábacie centrum.

Pracovný stôl v päťosovom obrábacom centre Longmen s veľkou nosnosťou a nie je ovplyvnený vplyvom fluktuačných artefaktov a iných faktorov a zásahom do obrábacieho stroja, deformácia má výhodu ľahkého upnutia obrobku, skutočnej efektívnej dĺžky, ktorá môže poskytnúť plnú hrať sa s pracovným stolom až po obrábanie, takže položky môžu byť väčšie, ako je základňa jachty s obežným kolesom, veterný mlyn, automatická forma atď.

Posteľové mobilné päťosové obrábacie centrum, jeho pohyb pracovného stola je rovnomerný, prevádzka pri nízkych rýchlostiach sa nedá ľahko plaziť, má dobrú presnosť polohovania, malú trakciu, dobré zachovanie presnosti, dlhú životnosť, silnú údržbu, ale seizmická a nárazová odolnosť je slabá.Preto je lôžkové mobilné päťosové obrábacie centrum vhodnejšie pre remeslá, formy a iné jemné výrobky.

Vreteno:päťosové vreteno obrábacieho centra je rozdelené na jednu otočnú hlavu a dvojitú otočnú hlavu podľa osi otáčania,

Dvojitá päťosová výkyvná hlava

Dve osi otáčania patria do triedy hlavy kyvadla.Rovina rotácie osi B je rovina ZX a rovina rotácie osi C je rovina XY.Dve rotačné osi sú spojené ako celok, aby vytvorili štruktúru dvojitej kyvadlovej hlavy.

Vlastnosti:pracovný stôl sa počas spracovania neotáča ani nekýva a obrobok je upevnený na pracovnom stole a počas spracovania stojí.Vhodné na spracovanie veľkého objemu, ťažkého obrobku;Ale pretože sa vreteno v procese obrábania kýva, tuhosť je nízka a množstvo rezu je malé.

Jedna hlava kyvadla s piatimi osami

Vlastnosti:Vreteno sa pri obrábaní kýva len v rotačnej rovine.

Tabuľka:päťosové obrábacie centrum môže byť navrhnuté do jedného stola alebo dvojitého stola, dvojitého stola, čo znamená, že keď je stôl v procese spracovania, druhý stôl je v oblasti spracovania na výmenu obrobku, na prípravu na ďalšie spracovanie obrobku, čas výmeny stola v závislosti od veľkosti tabuľky je možné vykonať niekoľko sekúnd až desiatky sekúnd.

systém:Taiwanský priemyselný riadiaci systém novej generácie SYNTEC 610MA-E5.Nová generácia produktov zahŕňa ovládače automobilových frézok a ovládačov priemyselných strojov, je najkompletnejšou sériou domácich produktov, s najväčším potenciálom pre rozvoj značky profesionálnych CNC ovládačov na báze PC.

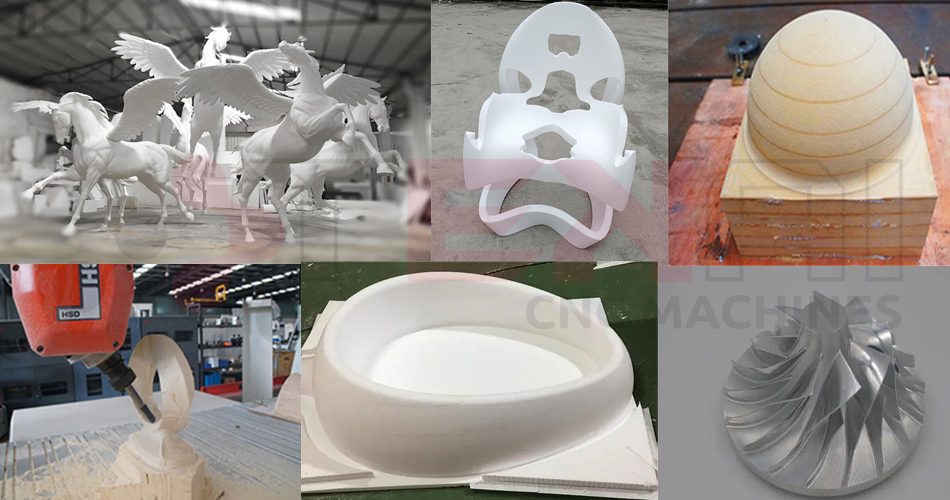

S neustálym zlepšovaním našej životnej úrovne, výskum, vývoj a výroba špičkových produktov sú neoddeliteľné od päťosového obrábacieho centra, používanie päťosového obrábacieho centra je čoraz viac.Napríklad: výroba automobilov, výroba modelov automobilov, spracovanie sanitárnych výrobkov, výroba kvalitného nábytku atď.

Výhodou päťosového spojovacieho obrábania je, že dokáže zabezpečiť, aby smer posuvu nástroja a povrch obrobku udržiavali vhodný uhol, aby sa dosiahla lepšia kvalita povrchu, ale aj lepší prístup k skoseniu, ale tiež sa zlepšila životnosť nástroja.Ekonomickejšie využitie nástroja, skrátený čas cyklu, jednorazové upnutie, tieto tiež šetria čas, znižujú chybovosť spracovania obrábacích strojov.
